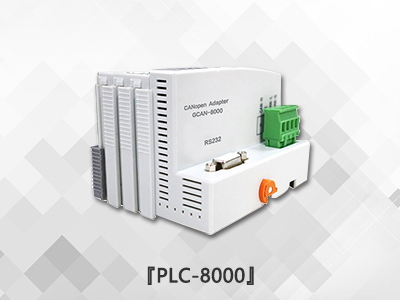

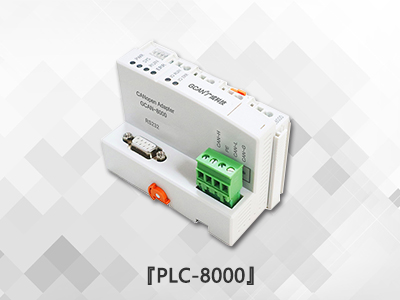

GCAN-8000可擴展型CANopen IO耦合器
- 品牌：
- 廣成科技
- 型號：
- GCAN-8000
- 應用：
- GCAN-IO-8000 CANopen總線耦合器可以用于連接CAN總線系統與分布式總線端子模塊，這些端子模塊可以通過模塊化的方式進行擴展。一個完整的節點由一個總線耦合器、1-32個任意數量的端子模塊以及一個終端端子模塊組成。采用GCAN-IO-8000總線耦合器，通過GC-bus擴展技術，可極為方便地建立I/O連接，最多可連接32個輸入/輸出端子模塊。
-
一、功能概述
沈陽廣成科技GCAN-8000 CANopen IO總線耦合器可以用于連接CAN總線系統與分布式總線端子模塊，這些端子模塊可以通過模塊化的方式進行擴展。一個完整的節點由一個總線耦合器、1-32個任意數量的端子模塊以及一個終端端子模塊組成。采用GCAN-8000總線耦合器，通過GC-bus擴展技術，可極為方便地建立I/O連接，最多可連接32個輸入/輸出端子模塊。GCAN-8000 CANopen IO總線耦合器采用符合ISO 11898標準的CAN總線協議。GCAN-8000總線耦合器不僅支持所有類型的CANopen通訊，也可以輕松地應用于制造商特定的CAN總線環境中。除此之外，通過USB接口還可以對固件進行升級。GCAN-8000 CANopen IO總線耦合器可連接所有的總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有任何區別?？刂破鬟^(guò)程映像區內的信息以字節陣列格式顯示。GCAN-8000總線耦合器支持自動組態，您無需在PC上設置參數。GCAN-8000總線耦合器的CANopen波特率和節點號可通過RS-232接口進行配置。

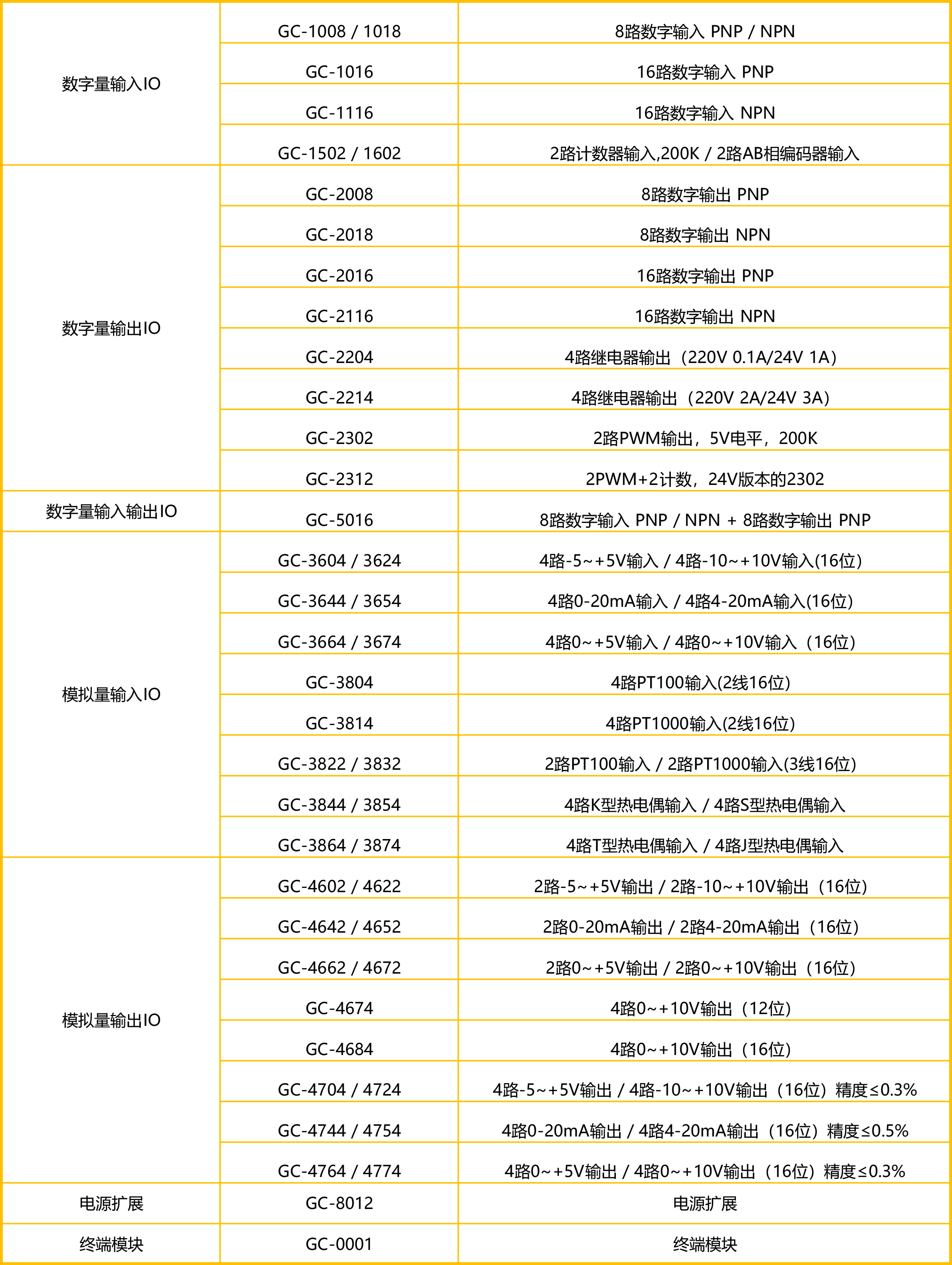

二、設備可連接模塊類型
GCAN-8000 CANopen IO總線耦合器可連接的模塊包括：
三、設備參數
GCAN-8000 CANopen IO總線耦合器的設備參數包括：
（1）CANopen波特率支持1000k、500k、250k、125k、100k、50k、10k；（2）PDO模式支持同步、循環同步、事件驅動、輪詢；（3）總線端子模塊數量最多為32個；（4）發送PDO（CANopen）由擴展的輸入模塊數量決定，接收PDO（CANopen）由擴展的輸出模塊數量決定；（5）組態方式為自動組態形式；（6）CAN總線接口為1個開放式的4針端子；（7）電源采用24V DC（-15%/+20%）；（8）輸入電流為70mA+（總GC-bus電流），最大為2.5A；（9）啟動電流：約為2.5倍的持續電流；（10）電源供電：最大24V DC/最大10A；（11）電氣隔離為1500 Vrms；（12）工作溫度范圍：-40℃~+85℃；（13）尺寸：長100mm*寬69mm*高48mm。四、應用領域
GCAN-8000 CANopen IO總線耦合器的設備應用領域包括：
（1）與分布式總線端子模塊相連接，構成一個完整的控制節點；（2）執行數據采集并以CANopen協議進行數據傳輸。如果您需要對GCAN-8000 CANopen IO總線耦合器進行詢價或者是技術咨詢，可以加微信13019325660或打電話咨詢。
-
GCAN-8000 CANopen IO總線耦合器的設備參數包括：
（1）CANopen波特率支持1000k、500k、250k、125k、100k、50k、10k；（2）PDO模式支持同步、循環同步、事件驅動、輪詢；（3）總線端子模塊數量最多為32個；（4）發送PDO（CANopen）由擴展的輸入模塊數量決定，接收PDO（CANopen）由擴展的輸出模塊數量決定；（5）組態方式為自動組態形式；（6）CAN總線接口為1個開放式的4針端子；（7）電源采用24V DC（-15%/+20%）；（8）輸入電流為70mA+（總GC-bus電流），最大為2.5A；（9）啟動電流：約為2.5倍的持續電流；（10）電源供電：最大24V DC/最大10A；（11）電氣隔離為1500 Vrms；（12）工作溫度范圍：-40℃~+85℃；（13）尺寸：長100mm*寬69mm*高48mm。- GCAN-PLC產品功能及應用視頻：
OpenPCS軟件編程界面及工作窗口簡介
OpenPCS軟件新建工程項目的方法
GCAN-PLC結構及接線方法
使用GCAN-PLC控制多個步進電機實現控制三軸運動平臺
GCAN-PLC通過CANopen協議控制多個伺服電機實現基本運動控制
GCAN-PLC例程視頻：
PLC跑馬燈實驗及輸入輸出例程
CAN收發數據例程（ST）
OpenPCS軟件CAN及CANopen通訊例程
GCAN-PLC，Modbus主+Modbus從站例程（ST）
GCAN-PLC編程實例視頻：
GCAN-PLC的CAN總線例程介紹及編程實例
GCAN-PLC的串口通信例程介紹及Modbus-RTU協議編程實例
-
GCAN-PLC-301插片式可編程邏輯控制器
GCAN-PLC-302插片式可編程邏輯控制器
GCAN-PLC-320插片式可編程邏輯控制器
GCAN-PLC-321插片式可編程邏輯控制器
GCAN-PLC-322插片式可編程邏輯控制器
GCAN-PLC-400插片式可編程邏輯控制器
GCAN-PLC-425插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-430插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-510插片式可編程邏輯控制器
GCAN-PLC-511插片式可編程邏輯控制器
GCAN-PLC-530插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-535插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-220一體式可編程邏輯控制器
GCAN-PLC-230一體式可編程邏輯控制器
GCAN-PLC-310一體式可編程邏輯控制器
GCAN-PLC-324-E一體式可編程邏輯控制器
GCAN-PLC-324-R一體式可編程邏輯控制器
GCAN-PLC-324AC-E一體式可編程邏輯控制器
GCAN-PLC-324AC-R一體式可編程邏輯控制器
GCAN-PLC-326-E一體式可編程邏輯控制器
GCAN-PLC-326-R一體式可編程邏輯控制器
GCAN-PLC-326AC-E一體式可編程邏輯控制器
GCAN-PLC-326AC-R一體式可編程邏輯控制器
GCAN-PLCcore-M7 PLC核心開發板
GCAN-8000插片式CANopen IO耦合器
GCAN-8001組合式CANopen IO耦合器
GCAN-8100插片式modbus IO耦合器
GCAN-8101組合式Modbus IO耦合器
GCAN-8200插片式ethercat IO耦合器
GCAN-8201插片式ethercat IO耦合器
GCAN-8300插片式profinet IO耦合器
GCAN-4032分布式CANopen遠程IO

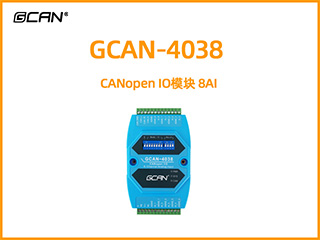

GCAN-4038 8路模擬量輸入IO耦合器
