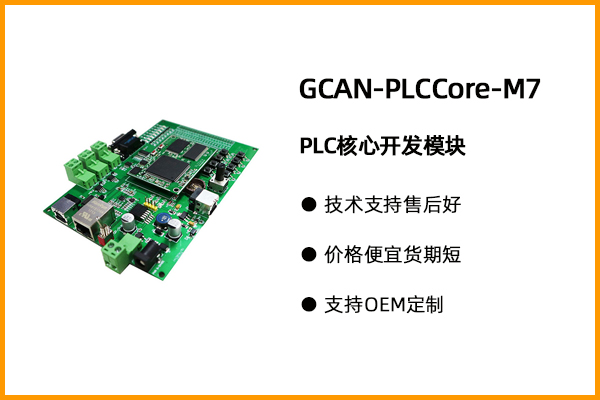

GCAN-PLCcore-M7型PLC開發核心板
- 品牌：
- GCAN
- 型號：
- GCAN-PLCcore-M7
- 應用：
- 工業級PLC開發；CAN工業自動化控制系統開發。
-
一、功能概述
GCAN-PLCCore-M7是一種嵌入式PLC核心模塊。該模塊已經集成了PLC控制內核，支持用戶使用符合IEC61131-3標準的五種編程語言對其編程，包括：FBD、SFC、LD、ST、IL并支持在線調試功能包括觀看和設置變量、單周期、斷點和單步執行等功能。GCAN-PLCCore-M7非常適合過程信號處理、集中監控、智能網絡節點、分布式控制系統使用，還可以作為大系統中的特殊組件，也可以用作運動控制器的核心PLC。GCAN-PLCCore-M7核心模塊已經包含整個PLC的運行環境和一部分存儲外設，并且其還將芯片中的各種資源引出，提供多達4路UART，2路CAN，1路100M以太網，8路AD，2路DA，40個數字輸入/輸出，2個高速計數器輸入和2路PWM輸出。用戶可以利用以上資源開發特定的程序進行采集與控制。該模塊還可按需定制。
二、設備參數
GCAN-PLCCore-M7核心模塊的設備參數包括：
（1）CPU：ARM®32-bit Cortex®-M7內核，處理器頻率216MHz；（2）4路UART、2路CAN、1路100M以太網；（3）8路AD、2路DA；（4）40個數字輸入/輸出（復用）；（5）2個高速計數器輸入和2路PWM輸出；（6）雙60pin插座（在底部），方便接入各種底板；（7）1個5V&3.3V測試點，支持外接電源或輸出電源給外部；（8）1個電源指示燈，1個狀態指示燈；（9）1個復位按鈕，可用于復位MCU和LCD。三、應用領域
GCAN-PLCCore-M7核心模塊的設備應用領域包括：
（1）工業級PLC開發；（2）CAN工業自動化控制系統開發。
如果您需要了解更多沈陽廣成科技GCAN-PLCCore-M7核心模塊的信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。 -
- GCAN-PLCCore-M7核心模塊的設備參數包括：
（1）CPU：ARM®32-bit Cortex®-M7內核，處理器頻率216MHz；（2）4路UART、2路CAN、1路100M以太網；（3）8路AD、2路DA；（4）40個數字輸入/輸出（復用）；（5）2個高速計數器輸入和2路PWM輸出；（6）雙60pin插座（在底部），方便接入各種底板；（7）1個5V&3.3V測試點，支持外接電源或輸出電源給外部；（8）1個電源指示燈，1個狀態指示燈；（9）1個復位按鈕，可用于復位MCU和LCD。 - GCAN-PLC產品功能及應用視頻：
