一、功能概述

沈陽廣成科技GCAN-203（CANBlue）是集成1路標準CAN總線接口，使用藍牙將CAN總線數據發送給終端的工業級CAN總線通訊轉換器。采用GCAN-203模塊，用戶可以使用手持移動終端（手機/PAD）訪問CAN節點，讀取CAN總線數據。這對于一些不易物理連接的CAN網絡，使用GCAN-203模塊通過無線終端與CAN網絡連接進行數據交換將變得極為方便。該模塊已被廣泛應用于構建現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN總線網絡領域中數據處理、數據采集的CAN總線網絡控制節點。

GCAN-203智能協議轉換器是工業總線改造、無線采集CAN數據的關鍵性工具，同時該模塊具有體積小巧、即插即用等特點，且用戶可以使用標準DIN導軌將模塊固定安裝，使其極易集成到現有的系統中。GCAN-203智能協議轉換器適合CAN總線低速數據傳輸應用，最高傳輸速率為300幀/秒。同樣GCAN-203智能協議轉換器不僅適應基本CAN總線產品，也滿足基于高層協議如DeviceNet、CANopen等CAN總線總線產品的開發。

二、設備參數

沈陽廣成科技GCAN-203型CAN轉藍牙網關的設備參數包括：

（1）CAN總線支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；
（2）CAN總線通訊波特率在5kbps~1Mbps之間任意可編程；
（3）CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；
（4）最高數據流量：300幀/秒；
（5）藍牙使用2.0；
（6）使用9~30V DC供電；
（7）供電電流：30mA 24V DC；
（8）使用CANBlue Config配置工作模式及參數；
（9）提供從CAN端發送至藍牙端數據的濾波功能；
（10）可用配套卡軌連接件，安裝到DIN卡軌上；
（11）工作溫度范圍：-40℃~+85℃；

三、應用領域

沈陽廣成科技GCAN-203型CAN轉藍牙網關的設備應用領域包括：

（1）不易物理連接的CAN系統訪問；
（2）工業現場網絡數據監控；
（3）CAN教學應用遠程通訊；
（4）CAN工業自動化控制系統；
（5）低速CAN網絡數據采集數據分析；
（6）智能樓宇控制數據廣播系統等CAN總線應用系統。

如果您需要詢價沈陽廣成科技GCAN-203型CAN轉藍牙網關或進行技術咨詢，可以加微信13019325660或撥打電話。

四、設備安裝

1、設備尺寸

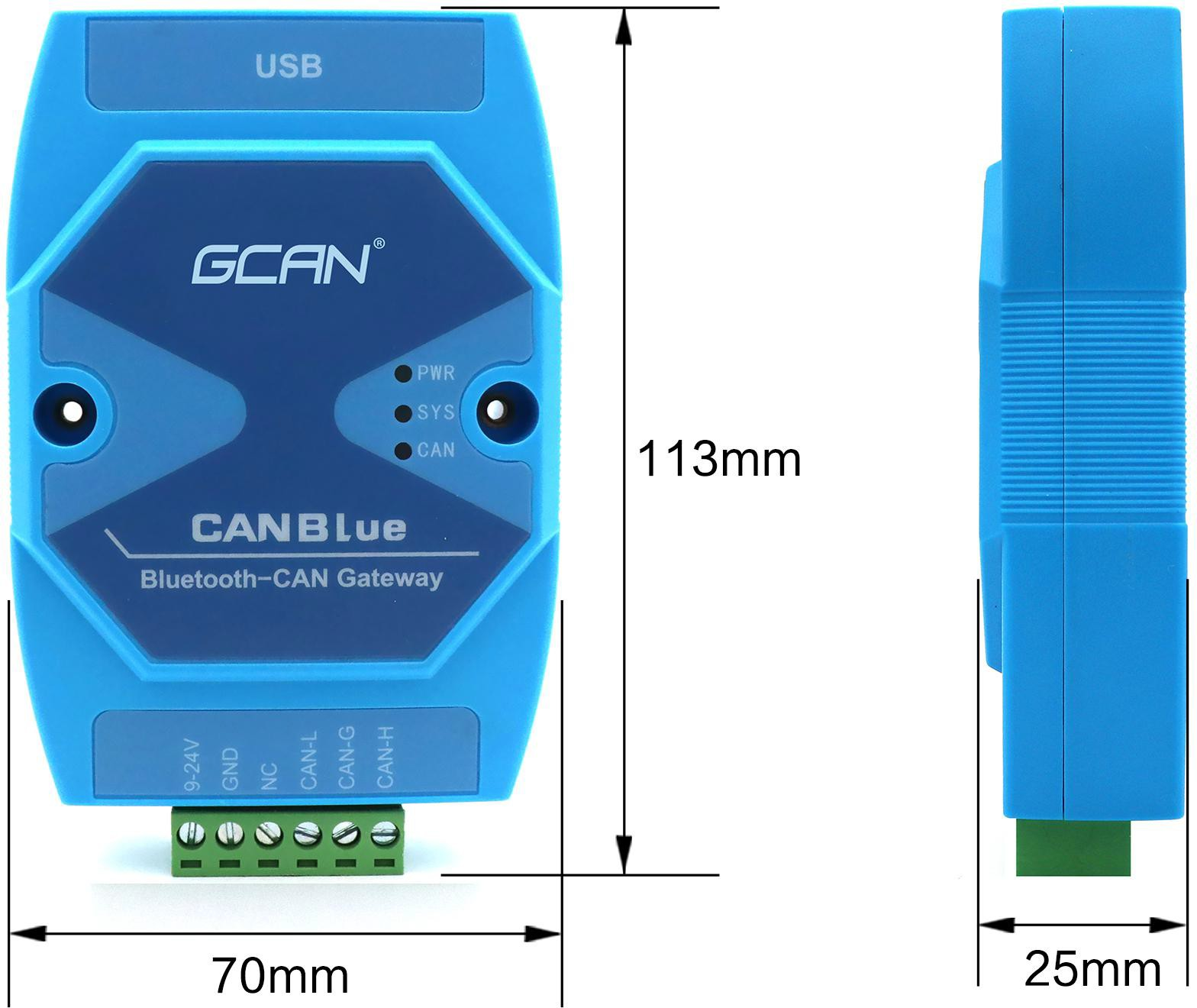

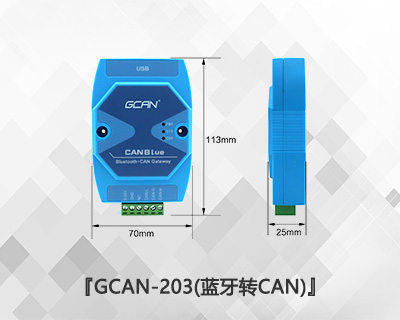

設備外形尺寸：(長，含接線端子)113mm*(寬)70mm*(高)25mm，其示意圖如圖所示。

GCAN-203外形尺寸

2、接口定義及功能

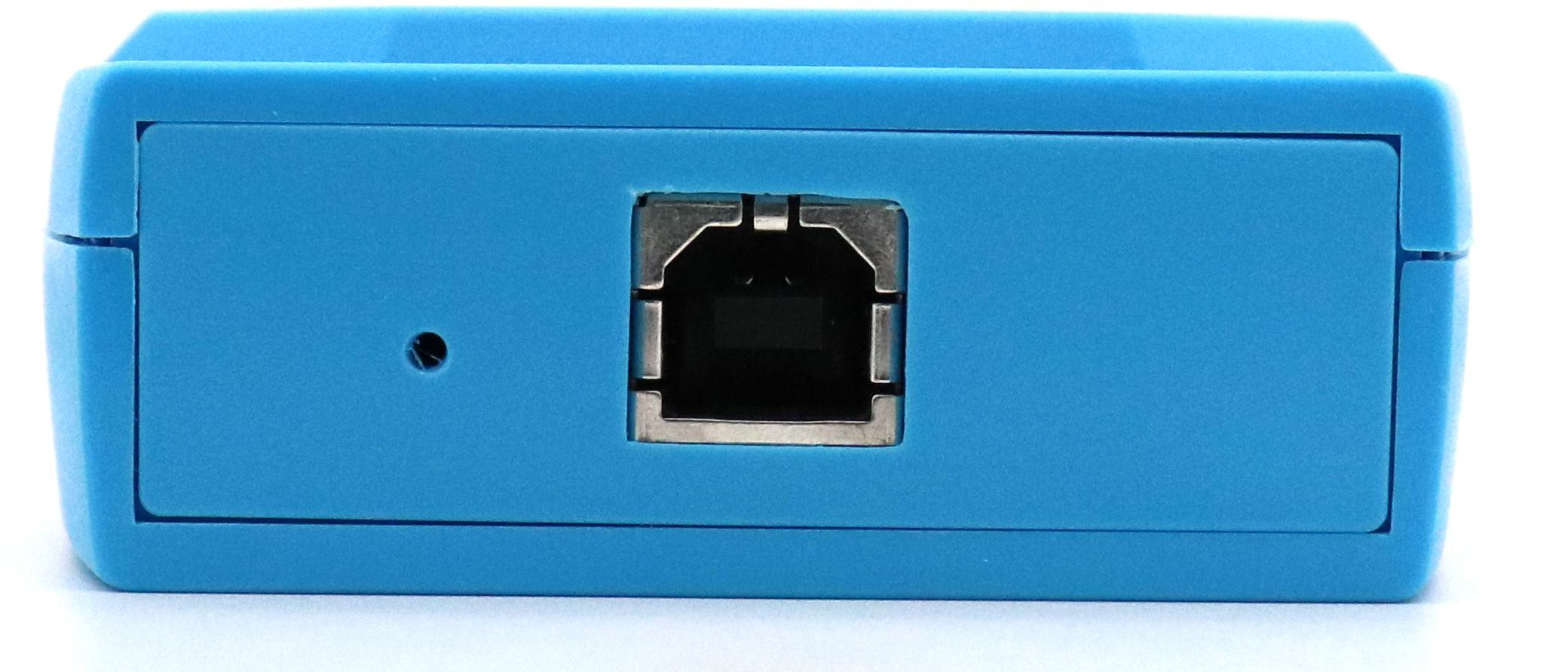

GCAN-203集成1路1路USB接口、一路DC9-30V電源接口及1路CAN總線接口。GCAN-203 USB接口位置及定義如下圖表所示。

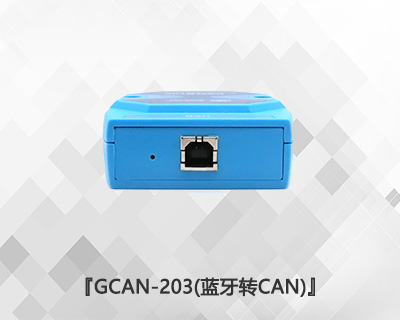

USB接口位置

USB接口定義

GCAN-202模塊電源接口及CAN總線接口由插拔式接線端子引出，可以用于連接1個CAN總線網絡或者CAN總線接口的設備。電源及CAN總線接口位置及定義如下圖表所示。

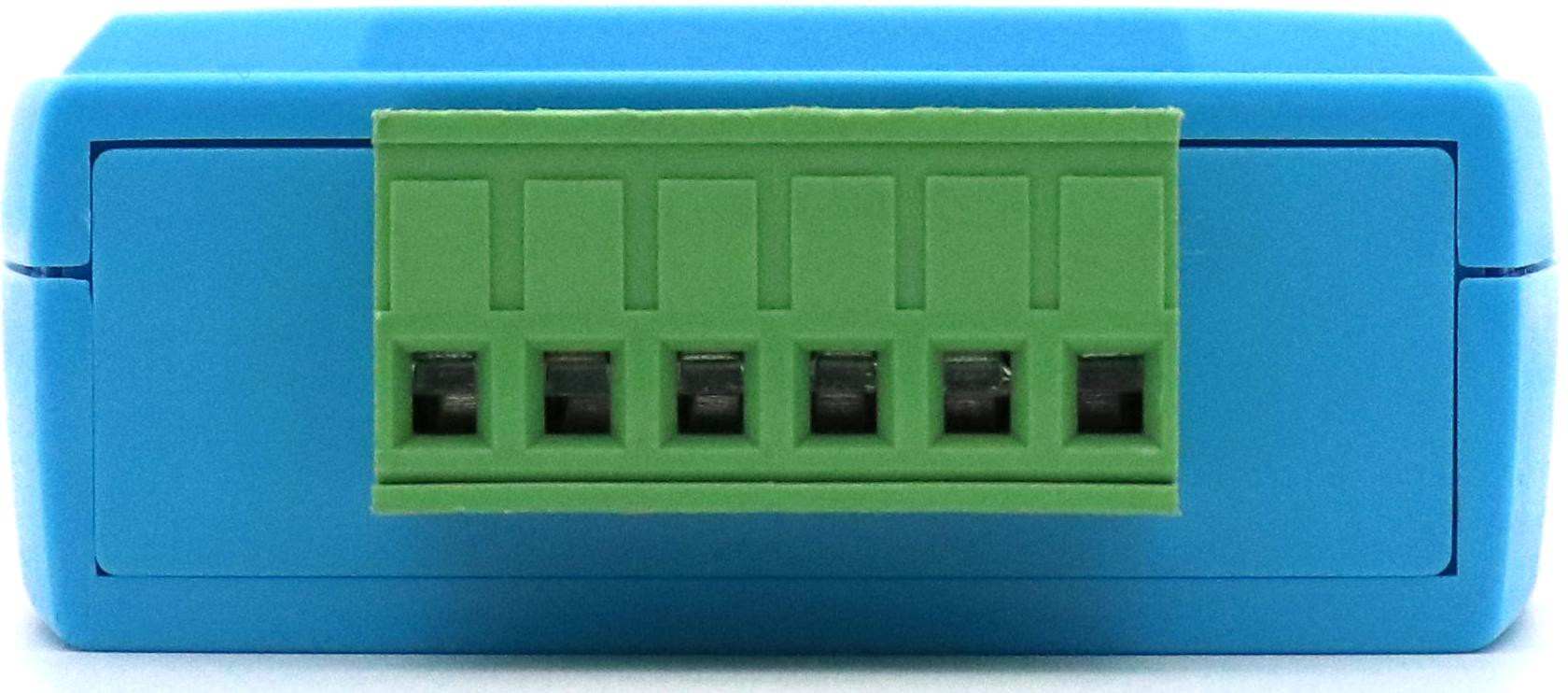

GCAN-203模塊接口位置

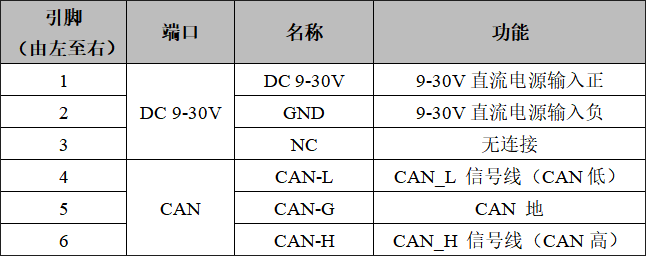

GCAN-203模塊的CAN總線信號分配

五、設備使用

設備使用前需根據用戶具體實際情況對GCAN-203模塊進行工作參數配置，使用CANBlueConfig軟件可對該模塊配置的參數包括：CAN總線波特率、CAN總線工作模式、GCAN-203藍牙名稱、GCAN-203連接密碼等。GCAN-203設備出廠默認CAN總線波特率為1000k，工作模式為正常模式，藍牙名稱為設備背面的SN編號，連接密碼1234。

1、藍牙連接

用戶需安裝“③安卓系統串口助手安裝包”中的“CANBlue.RSO.apk”軟件，搜索藍牙設備，并輸入連接密碼，即可與GCAN-203模塊建立連接（默認設備名稱：GCAN-203設備的SN號碼，默認連接密碼：1234），通過藍牙串口助手軟件即可對CAN總線數據進行收發。詳細的圖文說明可參考本手冊5.快速入門及應用舉例。

2、與CAN總線連接

GCAN-203模塊接入CAN總線連接方式為將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。

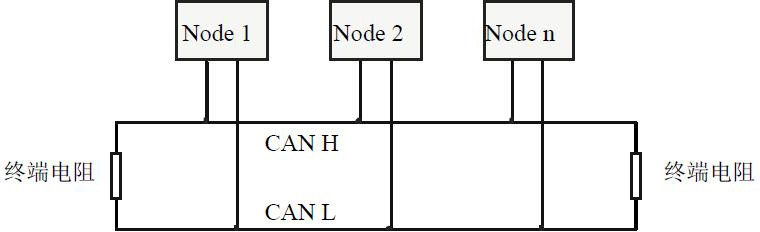

CAN總線網絡采用直線拓撲結構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN總線總線的連接見圖所示。

CAN總線網絡的拓撲結構

注意：CAN總線電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見下表。若通訊距離超過1km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。

波特率與最大總線長度參照表

3、CAN總線終端電阻

為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。如果網絡上其他節點使用不同的收發器，則終端電阻須另外計算。

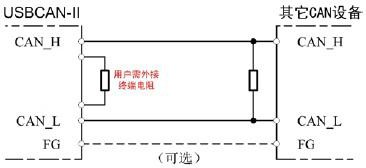

GCAN-203與其他CAN節點設備連接

請注意：GCAN-203模塊內部未集成120Ω終端電阻。如需連接時，請將120Ω電阻并聯接入CAN_H與CAN_L接口。

4、系統狀態指示燈

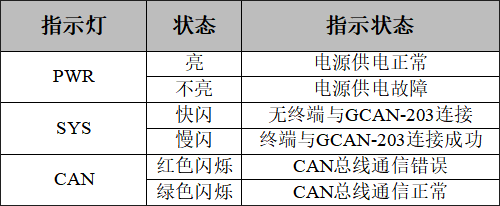

GCAN-203模塊具有1個PWR指示燈、1個SYS指示燈、1個CAN指示燈來指示設備的運行狀態。這3個指示燈的具體指示功能見下表，這3個指示燈處于不同狀態下時，設備狀態如下表所示。

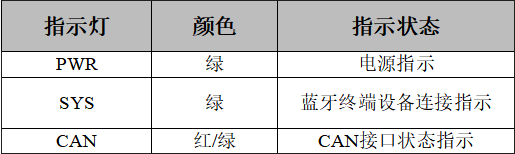

GCAN-203模塊指示燈

GCAN-203模塊上電后，PWR點亮，表明設備已經供電，系統正在初始化；否則，表示存在系統電源故障。供電正常且初始化通過后，SYS指示燈會快閃表示沒有終端設備連接到GCAN-203模塊，當有終端連接成功后，指示燈將變?yōu)槁W。CAN指示燈有兩種顏色，如果CAN數據通信正常，指示燈綠色閃爍；如果通信錯誤，則紅色燈閃爍。

GCAN-203模塊指示燈狀態

六、CANBlueConfig配置軟件使用

1、配置準備

斷開GCAN-203供電電源，用USB線連接GCAN-203與電腦即可，GCAN-203進行配置時，無需再外接電源。

2、軟件連接

當GCAN-203模塊與電腦正常連接后，打開光盤中“②CANBlue模塊配置軟件”中的“CANBlueConfig”軟件對模塊進行配置。

GCAN-203CANBlueConfig軟件主界面

軟件上面有5個工具按鈕：
Connect——連接設備；
Upload——將設備中的配置信息讀出來；
Download——將配置信息下載到設備的Flash中；
Open——打開讀取PC中的配置信息文件；
SaveAs——將配置信息文件保存到電腦中。

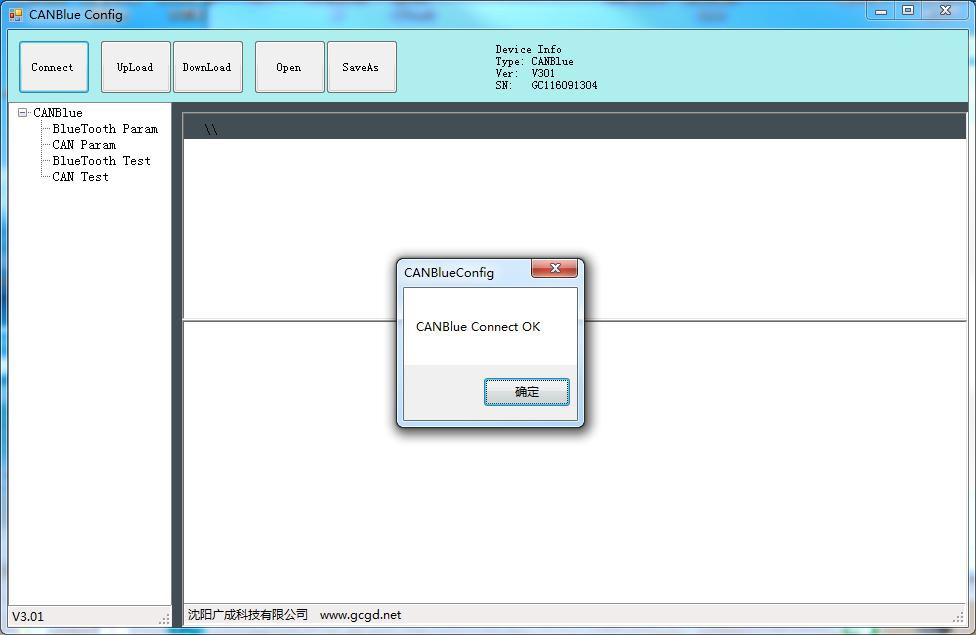

配置前請將USB方口線一端連接到電腦，另一端連接到GCAN-203設備上。待設備的PWR燈點亮的時候，點擊“Connect”連接設備，連接成功后如圖所示。請注意，配置的時候不需要外接9-30V電源。
連接成功后軟件界面左面的欄中會顯示連接設備的設置列表，這時可以點擊“UpLoad”將設備中的參數上載到電腦。

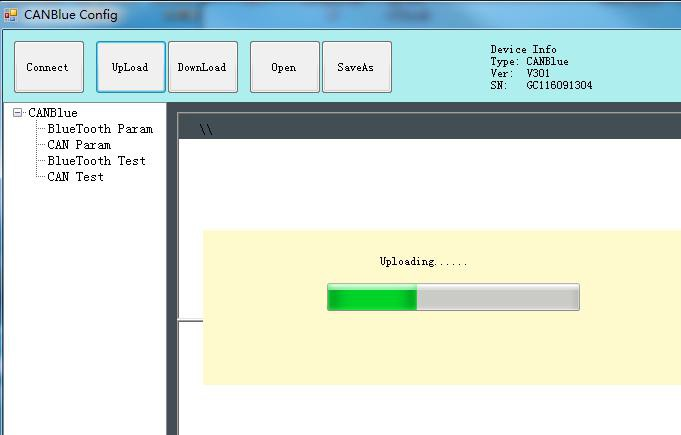

CANBlueConfig軟件上載參數

3、CAN接口參數設置

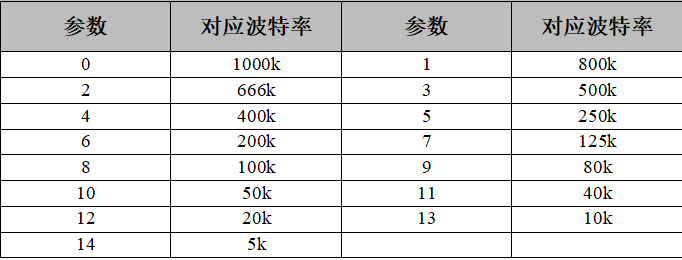

點擊“CAN Param”一行進入CAN總線通信參數設置。在界面下方“CANBaud”右側的對話框中改變輸入?yún)?shù)的值即可實現配置CAN總線的波特率，其對應表如表所示。

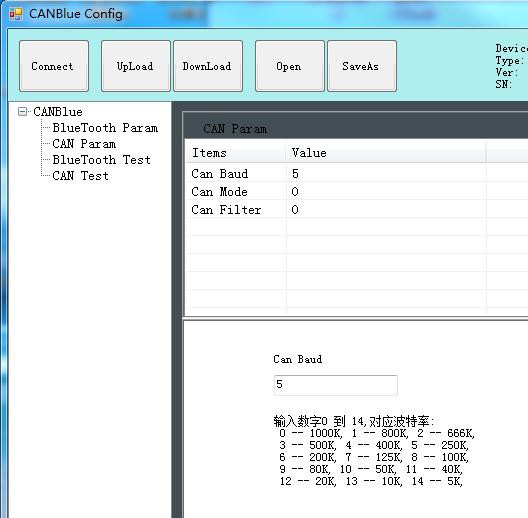

CAN波特率對應表

點擊“CAN Mode”一行進入CAN通道工作模式設置。在界面下方“CAN Mode”右側的對話框中改變輸入?yún)?shù)的值即可實現配置CAN通道工作方式，其中參數“0”代表正常工作模式，參數“2”代表只聽模式，參數“4”代表回環模式。

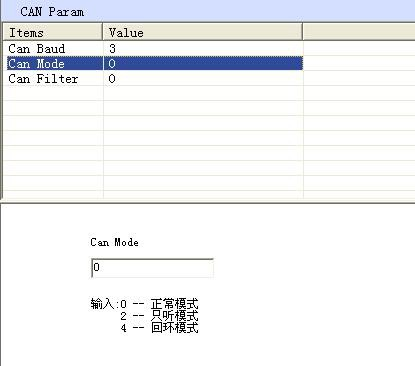

CAN工作模式設置

點擊“CAN Filter”一行進入濾波參數設置，GCAN-203的濾波功能是對CAN端發往藍牙端的數據進行過濾，對藍牙端發送至CAN端的數據不做過濾。

進入濾波參數設置后先勾選“濾波器使能”，才能對濾波參數進行設置，首先選擇模式：擴展幀濾波或標準幀濾波，選擇好后設置起始ID和結束ID，在這兩個ID間的幀ID均可正常通信，設置完成后點擊添加，即可將其添加在濾波列表中，若不需要某條濾波參數，選中后點擊刪除即可。

注意：濾波參數設置完成后需確認“濾波器使能”處于被勾選狀態才能使濾波生效，否則不開啟濾波功能。

若濾波器功能生效，“CAN Filter”值顯示為1，否則為0。“CAN Param”設置完成后，若不再進行“BlueTooth Param”設置，需點擊頁面上方“Download”按鈕使設置生效。

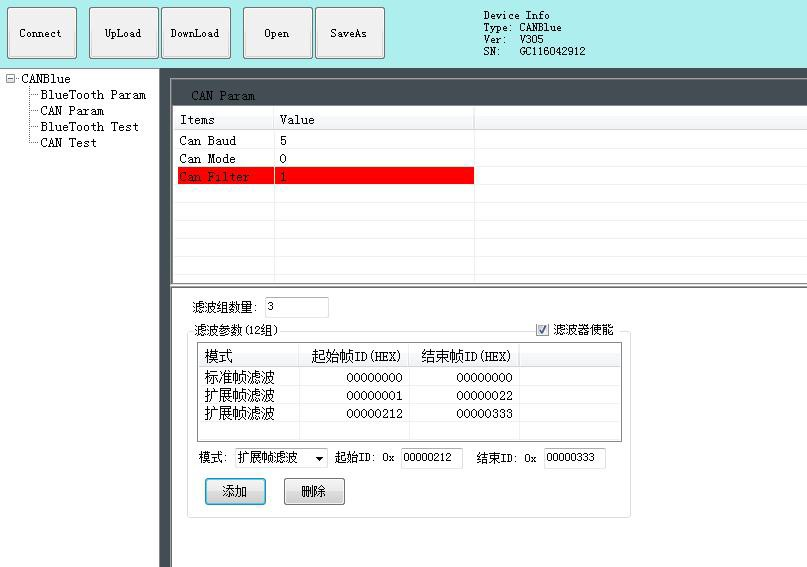

CAN濾波模式設置

4、藍牙參數設置

點擊“BlueTooth Param”一行進入藍牙通信參數設置。

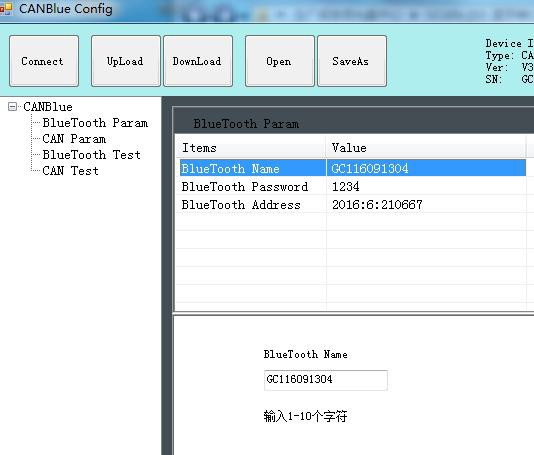

藍牙參數設置

在此頁面中，用戶可以根據自己的喜好設置藍牙設備名稱和連接密碼。（設備名稱默認為GCAN-203設備的SN號碼，密碼為1234）

5、配置完成

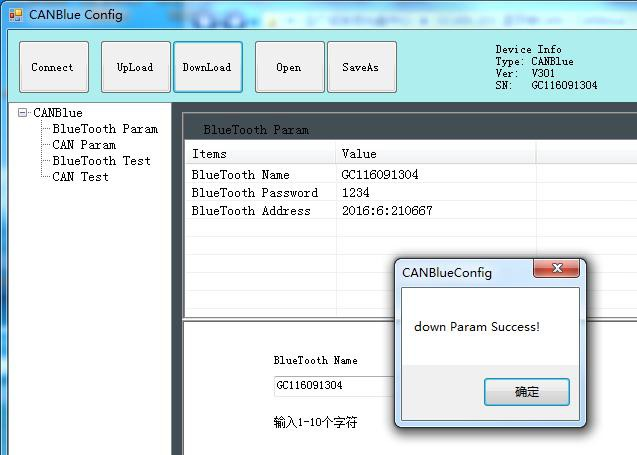

當用戶對GCAN-203模塊配置完成后，可以點擊“Download”將配置數據寫入到設備的FLASH中，如圖所示。

下載參數到GCAN-203模塊

寫入成功后會提示“download Param success”，關閉軟件后對模塊進行重新上電，新的配置即可生效。

請注意：配置完成后必須對設備重新上電，否則配置將不能生效。

6、保存配置文件

設置完成的配置參數和從設備中Upload上來的配置參數都可以保存到PC機中，點擊工具欄中的SaveAs根據提示設置保存文件名稱，就可以將配置參數保存到PC中。配置文件可以再次打開使用。

7、打開配置文件

可以使用OPEN功能，打開以前保存的配置文件，然后進行修改。修改后可以DownLoad到設備中，也可進行保存。

請注意：配置軟件左側的“BlueTooth Test”、“CAN Test”為廠家生產測試使用，該功能不能實現藍牙和CAN之間的數據轉換。

七、快速入門及應用舉例

1、設備接線

結束GCAN-203設備配置之后，您需要對設備重新上電，之后確認接線是否正確。若CAN端設備未匹配終端電阻，則需在GCAN-203設備的CAN_L和CAN_H兩個接口之間并聯一個120歐姆色環電阻。GCAN-203模塊正常使用時建議使用9-30V DC電源供電，禁止使用USB口供電，有可能因供電不足而導致數據丟失。正常通信之前，需確保不同設備之間的CAN總線波特率保持一致。GCAN-203設備出廠波特率為1000kbps。若波特率不一致或CAN端測試設備波特率不準確將導致通信失敗。

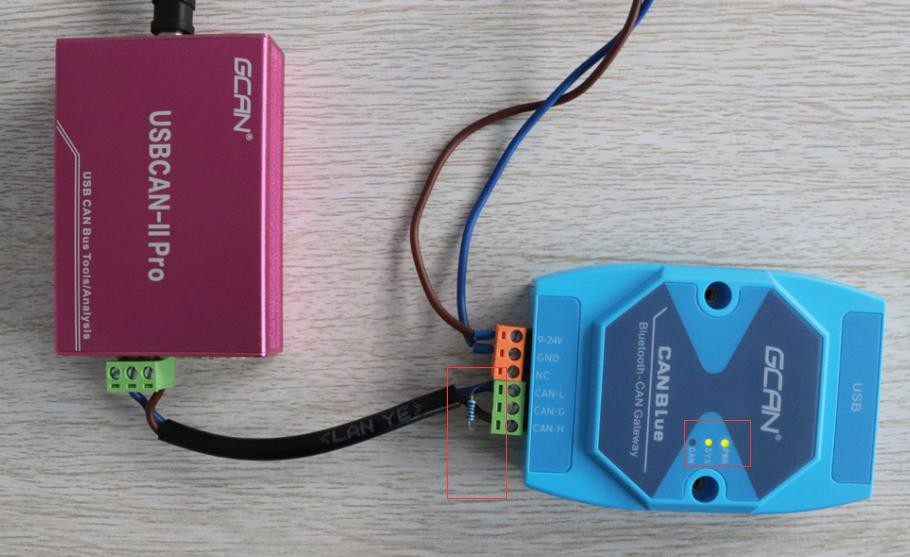

GCAN-203設備接線示范

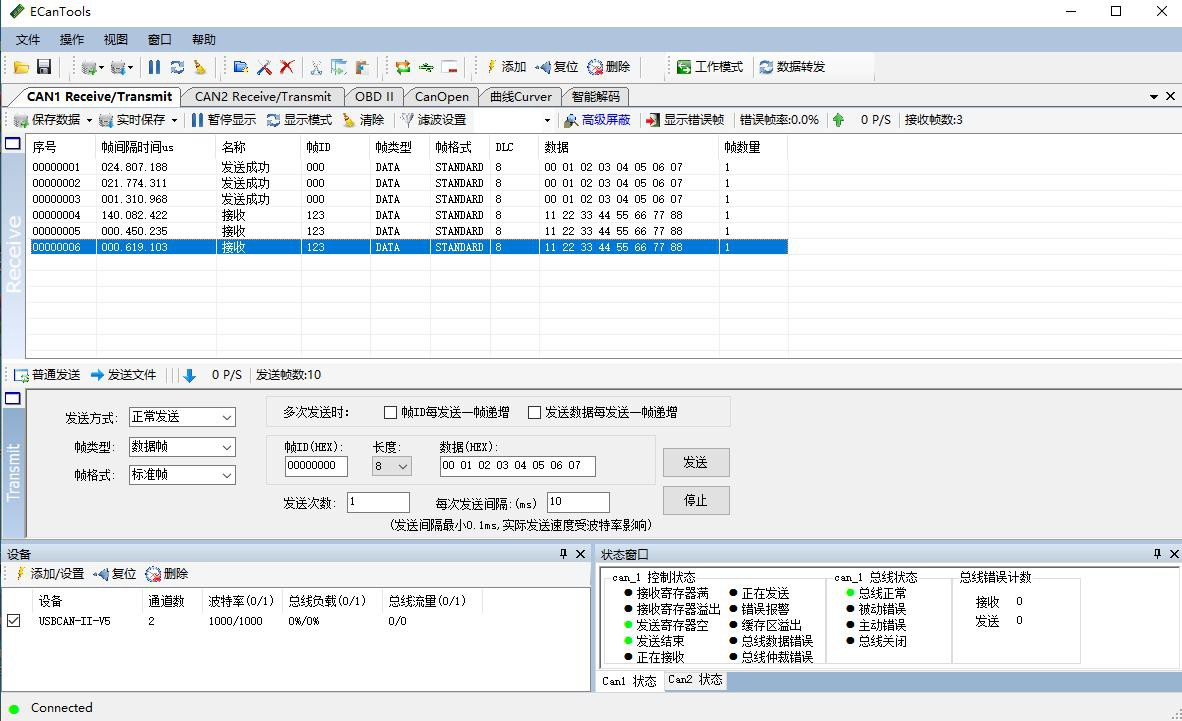

如圖所示，左側粉紅色設備為USBCAN-II Pro分析儀，它可以用于收發CAN總線數據、保存分析CAN總線數據、識別CAN設備波特率等。在本章中，我們將使用USBCAN-II Pro分析儀作為一個CAN節點，與已連接GCAN-203設備的智能手機進行通信。接線及終端電阻確認無誤后，開啟ECANtools軟件，調用USBCAN-II Pro設備，選擇波特率為1000k，備用。

2、藍牙串口使用

（1）使用藍牙串口連接GCAN-203

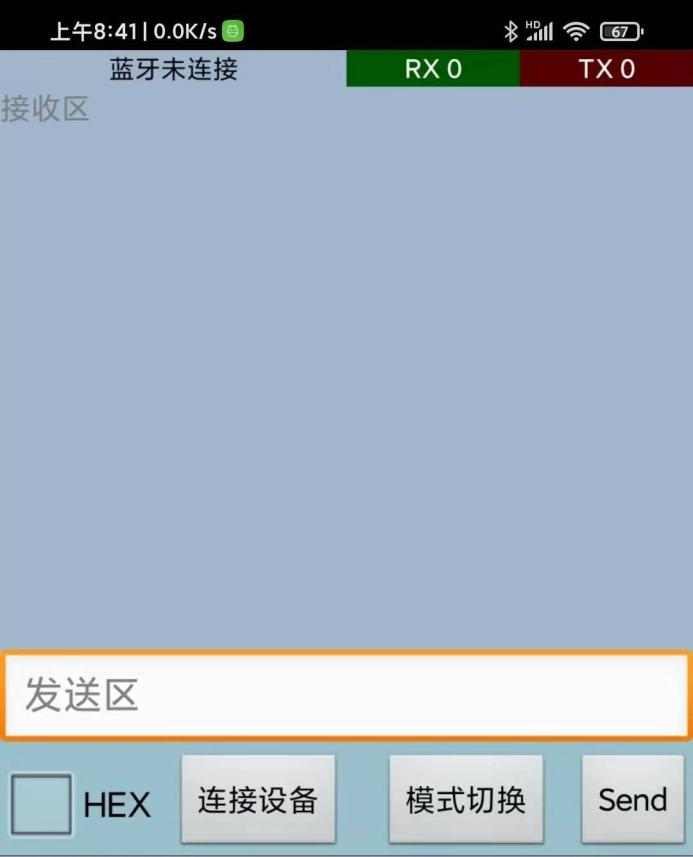

安裝好藍牙串口后打開軟件提示請允許打開藍牙，界面如圖下圖所示。主界面四個按鈕具體功能如下：

HEX——勾選HEX按鈕設置16進制收發。
連接設備——點擊連接設備您可以檢索GCAN-203設備，“掃描新設備”按鈕后搜索到的GCAN-203設備會在軟件主界面顯示。藍牙名稱默認為設備背面的SN號（連接密碼默認為1234），界面如下圖所示。
模式切換——當前模式即可。
Send——發送數據
識別到對應設備后，成功后進入接收/發送數據界面，如下圖所示。

藍牙串口軟件主界面

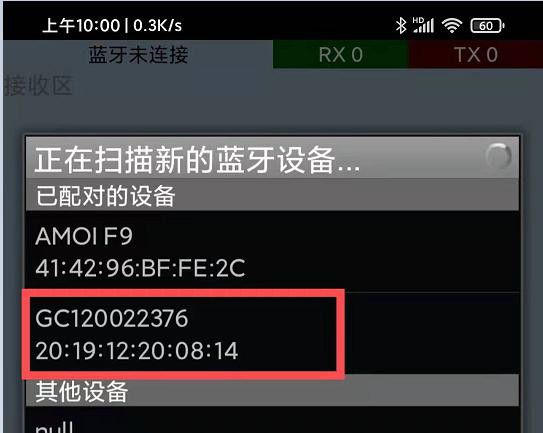

藍牙串口軟件搜索連接設備

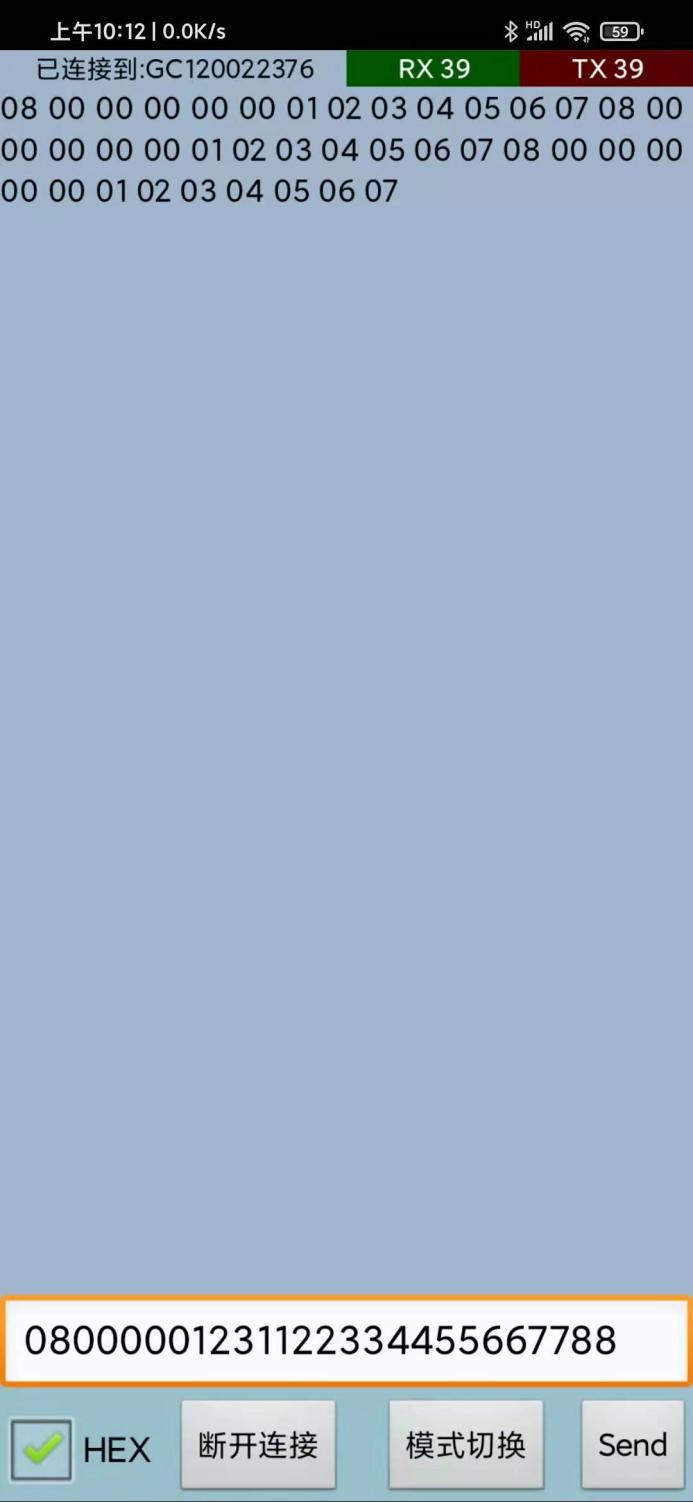

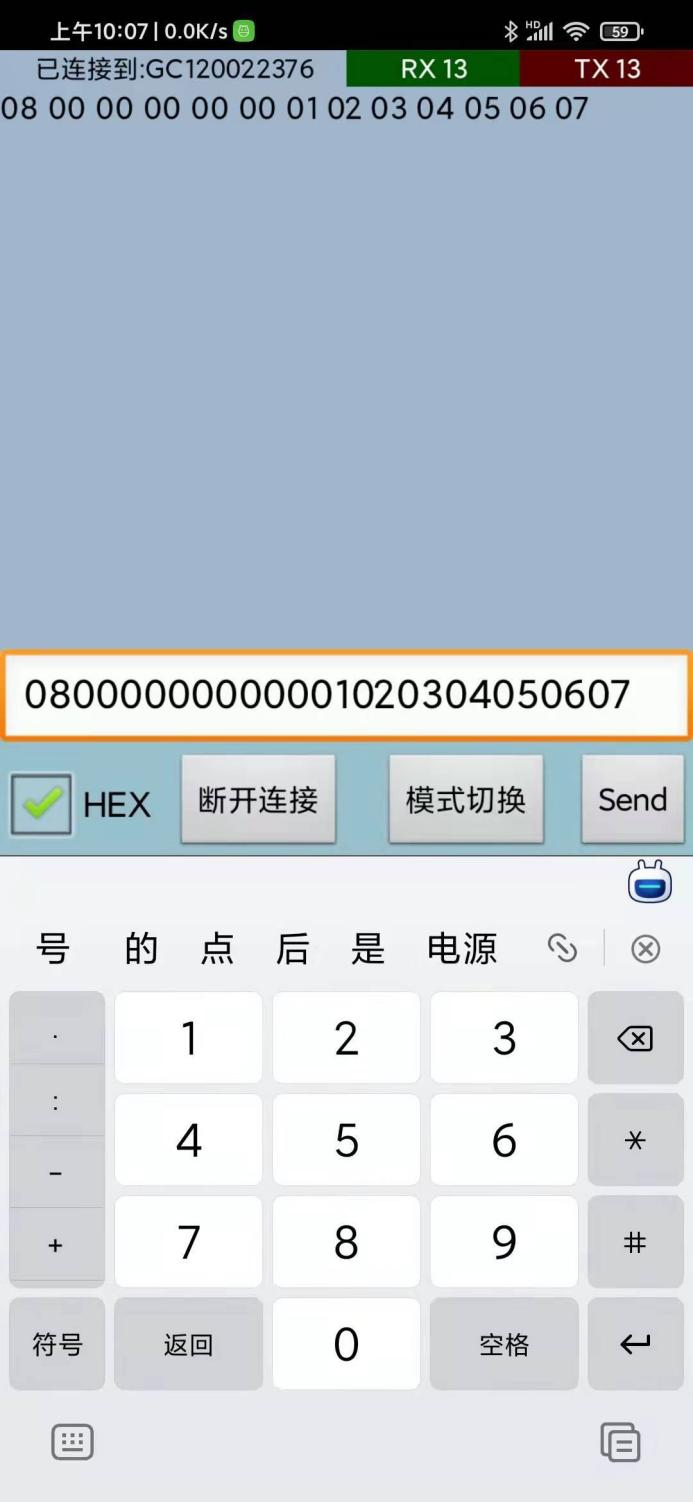

藍牙串口軟件收發數據主界面

（2）使用藍牙串口助手接收數據

注意：使用藍牙串口助手軟件收發數據時，請您選擇16進制發送和接收。勾選“HEX”按鈕設置16進制收發，如果您的手機接收到了ASCII碼類型的數據，請通過勾選“HEX”按鈕進行修改。用戶可以在接收/發送數據界面上方收到CAN總線數據。GCAN-203設備必定會向藍牙串口軟件發送13個字節的數據，如CAN總線數據少于8個字節，模塊則會自動將不足位補位處理（補位數據無意義），如后一幀數據實際長度小于前一幀數據，則缺少部分會自動填充前一幀對應位置數據，所以實際數據長度應以DLC值為準。

（3）使用藍牙串口助手發送數據

注意：使用藍牙串口助手軟件收發數據時，請您選擇16進制發送和接收。勾選“HEX”按鈕設置16進制收發，如果您的手機接收到了ASCII碼類型的數據，請通過勾選“HEX”按鈕進行修改。使用GCAN-203設備發送數據時，您不需要輸入空格，軟件會自動區分數據的字節，如果您發送數據時字節數大于13個字節，軟件將自動過濾多出的字節，只識別前13個字節。發送和接收數據如下圖所示。

（4）藍牙串口助手收發數據舉例說明

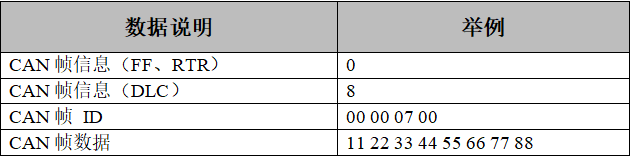

下面對接收/發送的數據格式進行簡要的介紹。

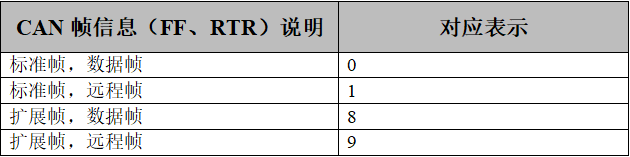

其中，CAN幀信息（FF、RTR）表示該CAN幀的幀格式與幀類型，具體數值如下表所示；CAN幀信息（DLC）表示該CAN幀幀數據的字節長度，可按實際需求填0~8數字。

特殊數據發送舉例：

當手機端向CAN端發送數據時，若您發送的數據CAN幀信息（DLC）小于您實際發送的幀數據字節數時，CAN端將按照您DLC聲明的幀數據字節數來接收。

當手機端向CAN端發送數據時，若您發送的數據CAN幀信息（DLC）大于您實際發送的幀數據字節數時，CAN端將自動補齊缺少的幀數據，缺少的幀數據將根據您上一次正確發送時的幀數據自行補齊。

當CAN端向手機端發送數據時，若您發送的CAN幀數據不足8個字節，手機端在接收時將會把不足的字節補齊。即當您的CAN設備給GCAN-203發送了一個幀數據為4個字節的標準數據幀時，藍牙端將接收到完整的8個字節的幀數據，缺少的幀數據將根據您上一次正確發送時的幀數據自行補齊。

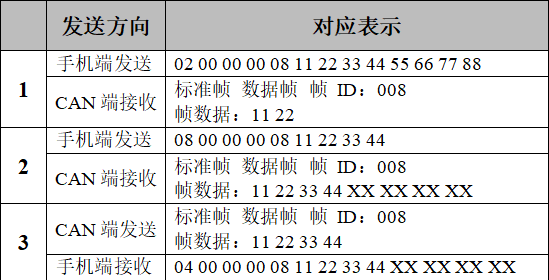

特殊數據發送舉例

八、二次開發

GCAN-203模塊支持終端軟件二次開發，我公司向用戶提供安卓端監控軟件源碼（光盤資料-④藍牙串口助手例程Bluetooth Chat），用戶可以此源碼的基礎上根據自己的特殊需求，開發適合于自己使用的安卓端監控軟件。

九、使用注意

●  建議在低速系統中使用，轉換器不適用于高速數據傳輸。

●  設置完參數后，必須重新上電一次，否則仍然執行的是原來的工作模式，而不能成功的實現切換。

●  由于CAN總線是半雙工的，所以在數據轉換過程中，應盡量保證兩側總線數據的有序性。如果兩側總線同時向轉換器發送大量數據，將可能導致數據的轉換不完全。

●  藍牙通信距離應考慮實際工作環境，如終端與GCAN-203模塊間有大體積物體遮擋，則通信距離將大大縮減。

●  請勿將GCAN-203模塊安裝至封閉金屬機柜中，如必須封閉，請將藍牙天線引出。

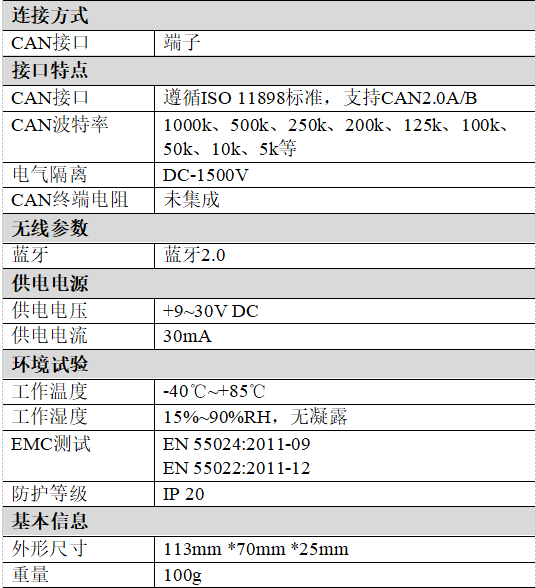

十、技術規格
