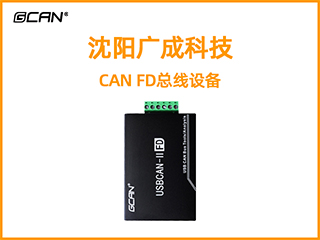

沈陽廣成科技CAN FD總線設備
- 品牌：
- GCAN廣成科技
- 型號：
- USBCAN II FD/GCAN-M8E
- 應用：
- ● CAN（FD）-bus網絡診斷與測試 ● 汽車電子應用 ● 電力通訊網絡 ● 工業控制設備 ● 高速、大數據量通訊
-
一、設備簡介

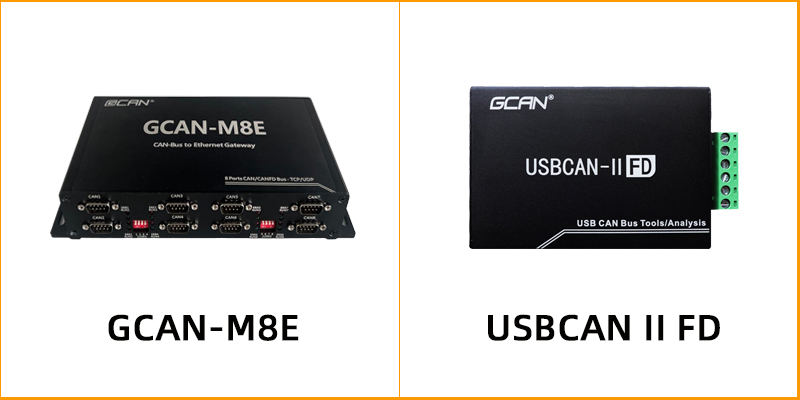

沈陽廣成科技CAN FD總線設備目前包括兩種，包括USBCAN II FD分析儀以及GCAN-M8E型8路以太網轉CAN FD轉換器，其中，USBCAN II FD分析儀是集成2路CANFD接口的高性能型總線通訊接口卡。該型號CAN卡符合USB2.0總線高速規范，具有兩條獨立的CAN/CAN FD通道，且信號間相互隔離。PC可以通過USB接口快速連接至CAN（FD）-bus網絡，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN（FD）-bus網絡領域中數據處理、數據采集的CAN（FD）-bus網絡控制節點。

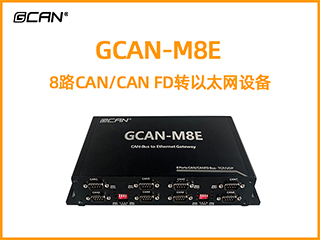

GCAN-M8E以太網轉CAN FD轉換器是集成8路CAN/CAN FD通道、1路以太網接口的高性能型CAN（FD）-bus總線通訊接口卡。采用GCAN-M8E高性能CAN接口卡，用戶可以輕松完成CAN（FD）-bus網絡和以太網網絡的互連互通，進一步拓展CAN（FD）-bus網絡的范圍。模塊的CAN接口、電源接口集成了電氣隔離保護模塊，使其避免由于瞬間過流/過壓而對設備造成損壞，增強系統在惡劣環境中使用的可靠性。
二、設備參數
（1）USBCAN II FD分析儀設備參數（點擊此文字進入對應設備詳情頁面）
● PC接口符合USB2.0全速規范，兼容USB1.1及USB3.0；
● 集成2路CANFD接口，使用插拔式端子接線方式；
● 支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；
● CAN通訊波特率在10Kbps~1Mbps之間任意可編程；
● CANFD通訊最高波特率可支持到5M；
● 使用USB總線電源供電，或使用外接電源(DC+5V，130mA)；
● CAN（FD）-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 2500V；
● 最高接收數據流量：14000 fps；
● CAN端接收報文時間戳精度可達1us；
● 支持Windows XP、7、8、10等Windows操作系統；
● 支持ECANTools測試軟件；
● 支持二次開發；
● 工作溫度范圍：-40℃~+85℃（2）GCAN-M8E設備參數（點擊此文字進入對應設備詳情頁面）
● 1路以太網接口，接口形式RJ45；
● 8路CANFD接口，使用DB9接線方式，通過軟件配置CANFD/CAN；
● 支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；
● CAN-Bus通訊波特率在10Kbps~1Mbps之間任意可編程；
● CANFD通訊最高波特率可支持到5M；
● 使用24V DC電源供電；
● CAN（FD）-Bus接口采用電氣隔離，隔離模塊絕緣電壓：1500V DC；
● 靜電放電抗擾度等級：接觸放電±4KV，空氣放電±8KV；
● 電快速瞬變脈沖群抗擾度等級：CAN總線接口±2KV；
● 浪涌抗擾度等級：CAN總線接口±4KV；
● 工作溫度范圍：-40℃~+85℃；三、設備應用
沈陽廣成科技CAN FD總線設備的應用領域包括：
● CAN（FD）-bus網絡診斷與測試
● 汽車電子應用
● 電力通訊網絡
● 工業控制設備
● 高速、大數據量通訊如果您需要進行沈陽廣成科技CAN FD總線設備的技術咨詢或詢價，可以加微信或撥打電話13019325660。
-
